Blendung ist die Herabsetzung der visuellen Wahrnehmung von Helligkeitsunterschieden, oder mit anderen Worten, von Kontrasten.
Eine Blendung wirkt nicht nur störend auf die betroffene Personen, sondern kann unter Umständen die Erkennbarkeit so stark reduzieren, dass es zu einer Gefährdung kommen kann.
Dadurch ist die Blendungsbewertung ein entscheidendes Mittel zur Verbesserung von Ergonomie und Sicherheit bei Sehaufgaben.
Tageslichtblendung
Unter dem Begriff der Tageslichtblendung werden die Blendphänomene zusammengefasst, die mehr oder weniger auf die direkte Einwirkung von Sonnenlicht oder dessen Reflexion zurückgeführt werden können.

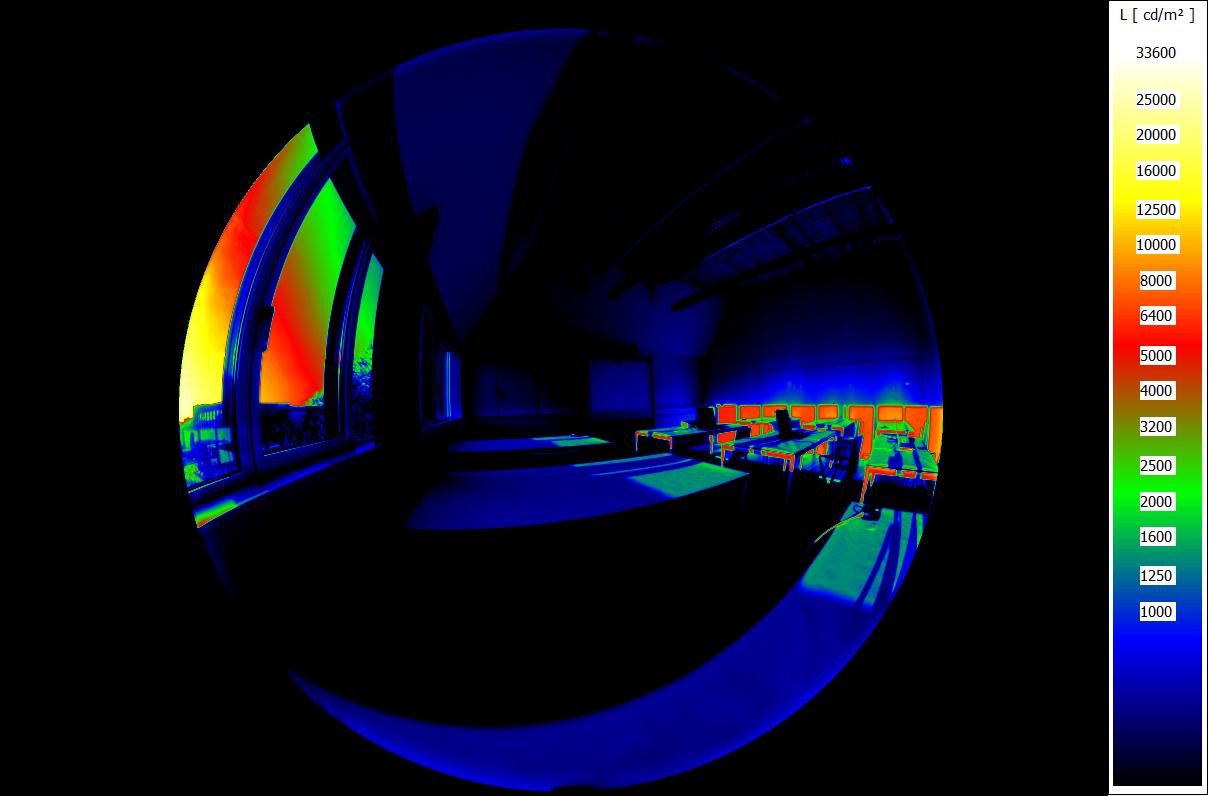

Tageslichtblendung kann in Innenräumen, zum Beispiel an Arbeitsplätzen in der Nähe von Fenstern oder durch Tageslichtbeleuchtungssysteme verursacht werden.
Im Außenbereich kann störende Tageslichtblendung beispielsweise durch Reflexion des Sonnenlichts an Gebäudefassaden, Fotovoltaikanlagen, oder weitere künstlich geschaffene Oberflächen entstehen.
Für dessen Bewertung in Innenräumen existieren verschiedene Metriken, wie zum Beispiel die DGP und normativ in der EN 17037. Im Außenbereich existieren noch keine rechtlichen oder normativen Methoden zur Bewertung von Tageslichtimmissionen, zum Beispiel verursacht durch Gebäudefassaden.
Kunstlicht
Blendung, verursacht durch künstliche Beleuchtung, tritt im Außenbereich überall dort auf, wo die Nacht zum Tag gemacht wird. Das betrifft alle Anwendungen, wo natürliches Licht nicht ausreichend ist, um die vorhandene Sehaufgabe sicher zu erfüllen. Zum Beispiel die Beleuchtung von Verkehrswegen (Straßen, Tunnel, Gehwege, Fahrradwege), von Sportstätten (Stadion, Sportplatz) oder auch von Arbeitsplätzen im Außenbereich (Baustellen, Landwirtschaft).

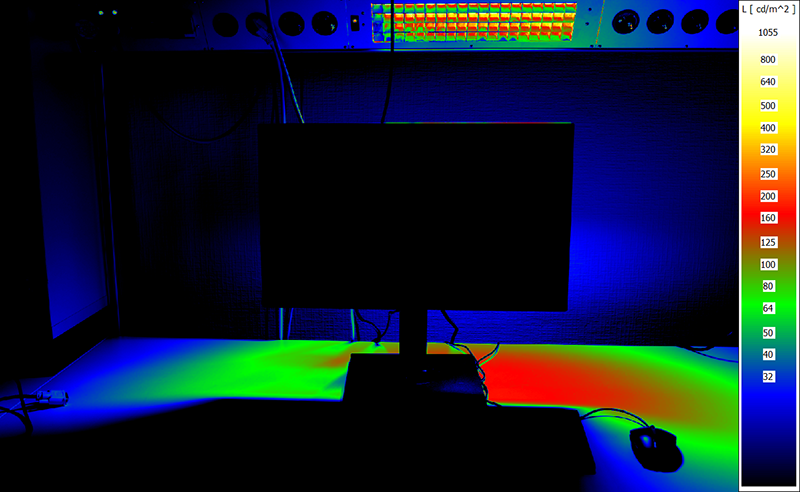

Im Innenraum wird als Metrik beispielsweise der UGR-Wert verwendet. Normativ ist hier die EN 12464 für Arbeitsstätten im Innenraum. Im Außenbereich verwendete Metriken sind der GR-Wert, und die Schwellenwerterhöhung nach der TI-Wert-Methode. Normativ für den Straßenverkehr ist hier die EN 13201.
Gemessen werden sowohl in Innenräumen als auch in Außenbereichen die Leuchtdichte und Leuchtdichteverteilung von Lichtquellen. Eine weitere Messgröße ist die Beleuchtungsstärke auf den für die Sehaufgabe genutzten Flächen.
Auch die vertikale Beleuchtungsstärke am Auge wird in vielen Blendungsmetriken als Eingangsgröße angewandt. Zur Messung dieser Größen können ortsaufgelöste Leuchtdichtemesskameras mit hohem Dynamikbereich verwendet werden.
Zusätzlich sind immer Informationen zu Ort und geometrischer Größe der Lichtquellen notwendig, um das Maß der Blendung zu bestimmen. Diese Daten müssen entweder unabhängig von der lichttechnischen Messung zusätzlich erfasst werden oder können einfacher weise, mit den fotometrischen Messgrößen zusammengefasst, in einem Messbild mitgemessen werden.
Unsere Lösung

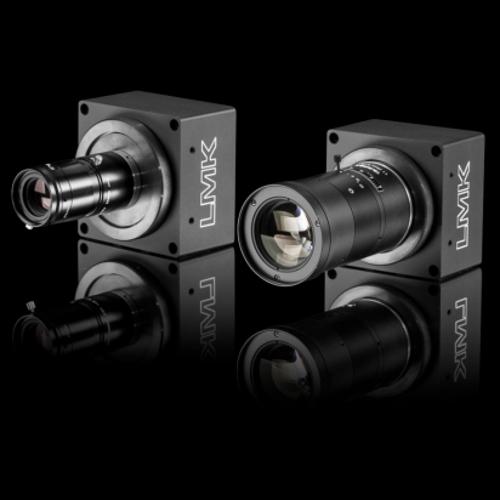

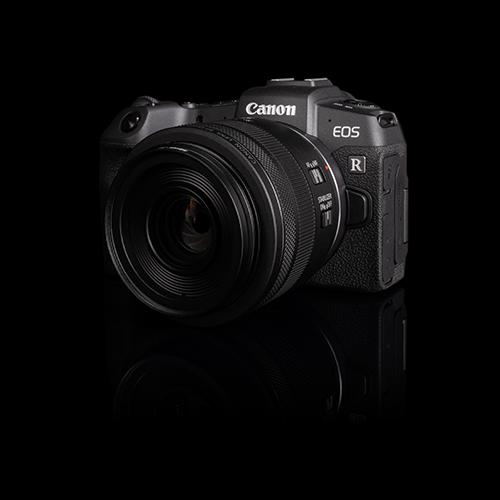

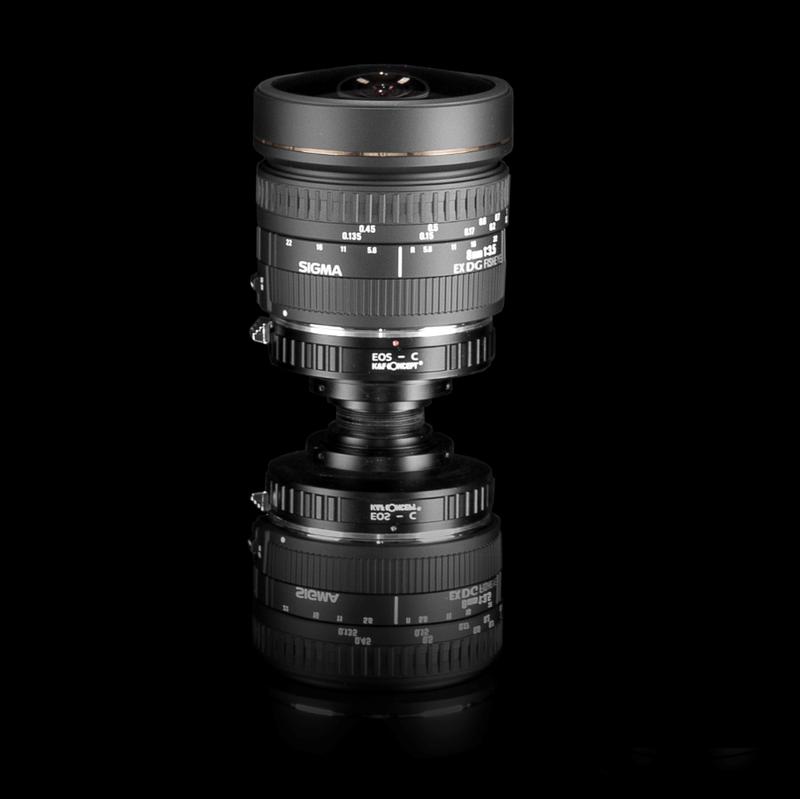

TechnoTeam hat verschiedene LMK Produkte, welche diese Aufgabe erfüllen. Das sind die LMK 6 Modelle und die LMK mobile. Zudem liefert TechnoTeam ein Software-Add-on welches eine standardisierte Auswertung nach der UGR-Methode und dem DGP-Bewertungsverfahren ermöglicht. Bewertungen die derzeit noch keiner eigenen Metriken unterliegen, können mit der mitgelieferten LMK LabSoft intuitiv durchgeführt werden. Die dafür notwendigen Statistikwerkzeuge gehören zum Lieferumfang der LMK LabSoft. Für Messungen im Innenraum ist die Voraussetzung ein LMK-Messsystem in Verbindung mit einem Weitwinkelobjektiv.
RELEVANT PRODUCTS
RELEVANTE PUBLIKATIONEN
Glare assessment for research and development of measurement methods
Przeglad Elektrotechniczny
Glare is one of the most important parameter of lighting quality. Despite the passage of time from the beginning of glare research, no standard of conducting laboratory experiments was proposed. In the article the review of solutions related to glare assessment is presented. The method of conducting research on glare is also described. The authors pay attention to the most important aspects in the methodology of glare assessment for the experimental research on glare and glare assessment based on UGR measurements. The tests of the new algorithm for UGR calculation is presented — algorithm for precise identification and extraction of glare source area from HDR image.
Authors: D. Sawicki; A. Wolska; T. Porsch
Ist eine objektive Beschreibung der Störempfindung bei künstlicher Beleuchtung möglich?
LICHT 7/8 2015, p. 70-74
Die visuelle Erfassung von Information durch das menschliche Auge kann durch helle Lichtquellen gestört werden. Diese Effekte werden unter dem Sammelbegriff der Blendung zusammengefasst. In diesem Beitrag wird diskutiert, ob zum einen die Simulation und Vorhersage eines belastbaren Blendungsurteils und zum anderen die messtechnische Überprüfung einer realen Beleuchtungssituation anhand der vorhandenen Messdaten, Messmittel und Messmethoden überhaupt möglich sind. Dabei wird auf aktuelle Arbeiten zur messtechnischen Bewertung von subjektiven Blendungsurteilen in Innenräumen Bezug genommen.
Authors: Tobias Porsch, Carsten Funke; Christoph Schierz; Franz Schmidt
Measurement of the Unified Glare Rating (UGR) based on using ILMD
Proceedings of the 28th Session of the CIE, Manchester; Vol. 1
Imaging luminance measuring devices (ILMD) are widely used in different fields of application. The assessment of glare caused by sun light and technical lighting installations for outdoor and indoor applications has meanwhile become reality. Measuring the discomfort glare for artificial indoor lighting installation is a fixed requirement of current standards. The aim of this study is to develop a simple and very well suitable software algorithm to fulfil those requirements by using the ILMD measuring technique comfortably. This paper also includes a comparison of currently existing equations for the discomfort glare regarding their technical requirements to be met by the ILMD and also the validation of new ideas and methods for analysis and evaluation. Keywords: Unified Glare Rating (UGR), Imaging Luminance Measuring Device (ILMD), discomfort glare
Authors: Tobias Porsch, Carsten Funke; Christoph Schierz; Franz Schmidt
Medição de luminância por meio de imagens para avaliação do ofuscamento
Eletricidade Moderna, Brasilien, März 2015, S. 114–121
A medição do incremento limiar, ou seja, da perda de visibilidade causda pelo ofuscamento, será uma exigência das normas futuras. Atualmente, o ofuscamento causado por instalaçoes de iluminação artificial ou plea luz natural já tem sido avaliado tanto em aplicaçoes internas quanto externas. Exte artigo descreve uma ferramente de software que utiliza dispositivos de medição de luminância por meio de iamgens para medir o incremento limiar.
Authors: Tobias Porsch; Andreas Walkling; Andreas Überschär; Christoph Schierz; Franz Schmidt
Einsatz von bildgebenden Leuchtdichtemesskameras bei der Bewertung von Blendungssituationen
Licht 2012 : 20. Gemeinschaftstagung, 11. bis 14. September 2012, Technische Universität Berlin ; Tagungsband. - Berlin : LiTG. - 2012
Über die Möglichkeiten der Bestimmung von Blendungskennzahlen mit Hilfe von bildauflösenden Leuchtdichtemesskameras (LMK) wurde schon mehrfach berichtet /7/ /10/ /11/ /12/ /13/. Inzwischen sind LMK's weltweit Stand der Technik und werden von mehreren Herstellern in unterschiedlichen Konfigurationen angeboten. Aktuell auf dem Markt angebotene LMK's besitzen ähnliche Eigenschaften, wie punktweise messende Leuchtdichtemesser der Klasse B, nach DIN 5032 Teil 7. Bei der Überarbeitung der LiTG Schrift 12.3 /14/ im vorigen Jahr und bei der derzeitigen Überarbeitung der LAI /1/ wurden Hinweise zur Nutzung von LMK's aufgenommen. Deshalb und auf Grund der in den letzten Jahren erfolgten Verbesserung der technischen Parameter von LMK's sollen hiermit erneut deren Einsatzmöglichkeiten zur Bestimmung von Blendungskennzahlen vorgestellt werden.
Authors: Tobias Porsch; Udo Krüger; Franz Schmidt
Quantitative Blendungsbewertung: Blendungskennzahlen mit bildauflösender Leuchtdichtemesstechnik
Licht Vol. 64, No. 7/8 (2012)
Die Blendung ist ein wichtiges Gütemerkmal in der Außenbeleuchtung, die deshalb zu bewerten und zu minimieren ist. Zur Bewertung stehen verschiedene Kennzahlen zur Verfügung, die nur aufwändig mit konventioneller Messtechnik in der Praxis erfasst werden können. Mit bildauflösender Leuchtdichtemesstechnik kann hingegen dieser Messprozess vereinfacht werden. Der Artikel zeigt am Beispiel der Lichtimmission, wie dadurch beispielsweise das Blendmaß ks einfach und ausreichend genau bestimmt werden kann. Weitere Kennzahlen könnten bildaufgelöst gemessen werden, womit aber eine entsprechende Überarbeitung der Normen einhergehen müsste.
Authors: U. Krüger ; T. Porsch ; F. Schmidt ; A. Walkling
Assessment of daylit glare parameters with ILMDs and image processing
The 2nd CIE Expert Symposium on Appearance - When Appearance meets Lighting ..., 8-10 September 2010
Image luminance measuring devices (ILMD, [1]) are widely used in different fields of application. The assessment of glare caused by artificial lighting installations for outdoor and indoor applications is meanwhile reality. To evaluate discomfort glare under daylit conditions, new glare assessment methods using luminance images have recently been developed. The objective of this study is to analyze ongoing researches of mostly prototypical procedures and to realize their practical application for field measurements by using ILMD in the governmental or commercial sector. The practical application of the DGP was the focus of this study.
Authors: T. Porsch; F. Schmidt
