EINSTIEGSBELEUCHTUNG
Mit der Entwicklung von hocheffizienten LEDs und Mikrolinsenarrays sind kostengünstige und energieeffiziente Systeme am Markt, die gleichzeitig nur wenig Bauraum benötigen. Somit können neue Komfort- und Sicherheitsbeleuchtungen im automobilen Bereich realisiert werden.
Eine Lichtfunktion aus dieser Kategorie ist die Einstiegsbeleuchtung. Dabei handelt es sich um eine Komfortbeleuchtung, die den Passagieren das Ein- und Aussteigen in das Fahrzeug erleichtert, indem beidseitig des Fahrzeugs die Straße beleuchtet wird.
Die Passagiere können durch Änderung der Muster in Form und oder Farbe vor Gefahren beim Ein- und Aussteigen gewarnt werden.
Geometrische Prüfung
Die technischen Lösungen für die Projektion der Lichtmuster ist sehr anspruchsvoll, da teilweise hochaufgelöste und kontrastreiche Muster mit einem kleinen Abstand auf eine große Fläche projiziert werden müssen.

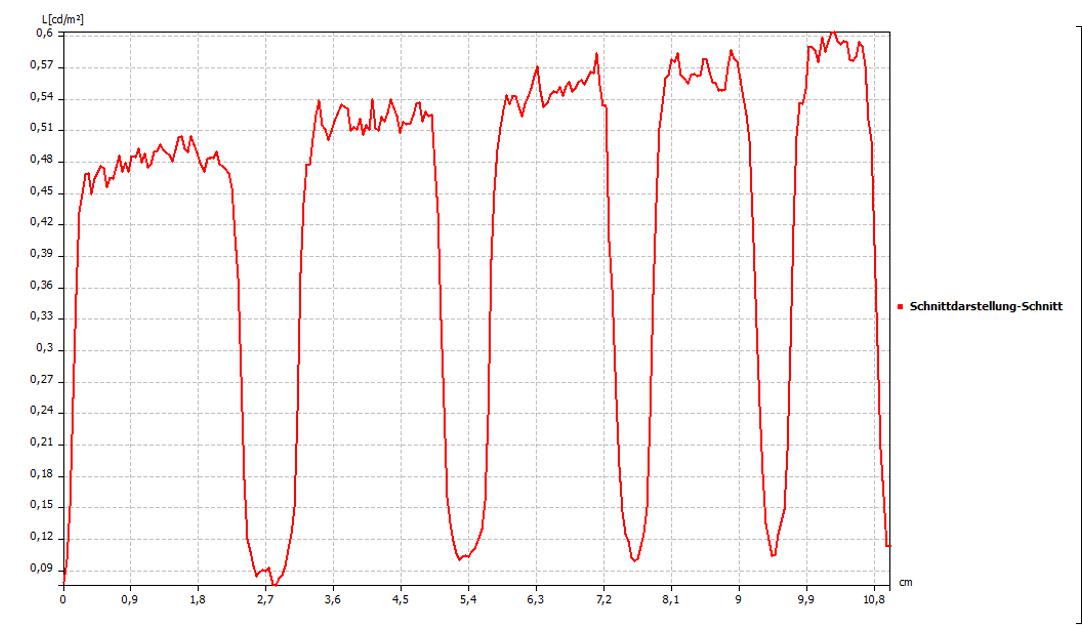

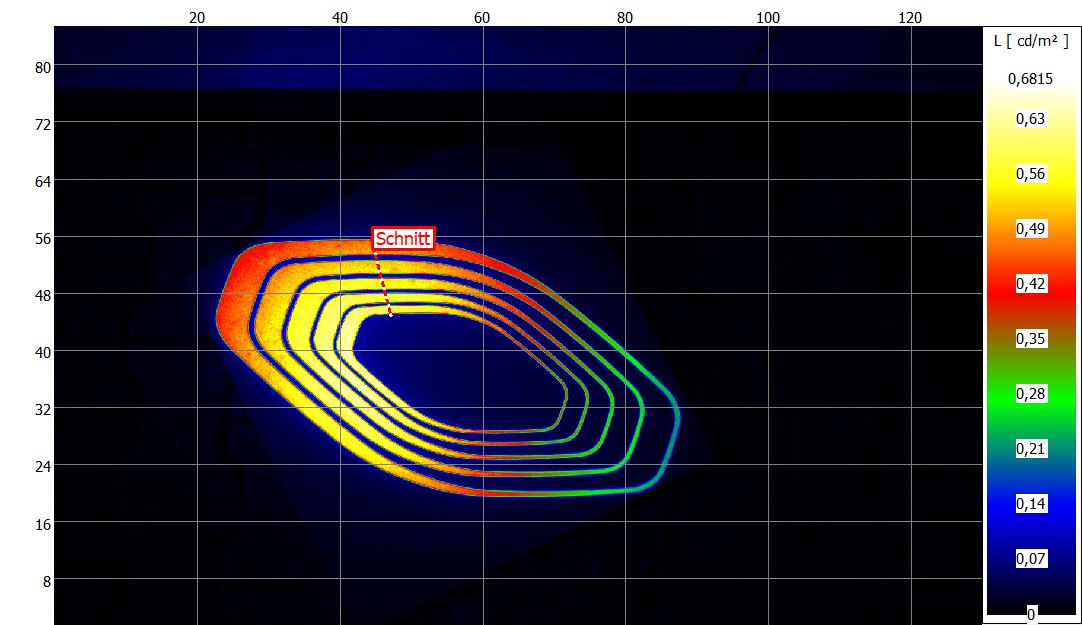

Es soll geprüft werden, ob das Lichtmuster in Abhängigkeit der Anbaulage die Anforderungen an die Mindest- und Maximalgröße erfüllt. Dazu muss das Koordinatensystem der Projektionsfläche in cm bekannt sein, um die Größe des Lichtmuster auch in cm messen zu können.
Homogenitätsbewertung

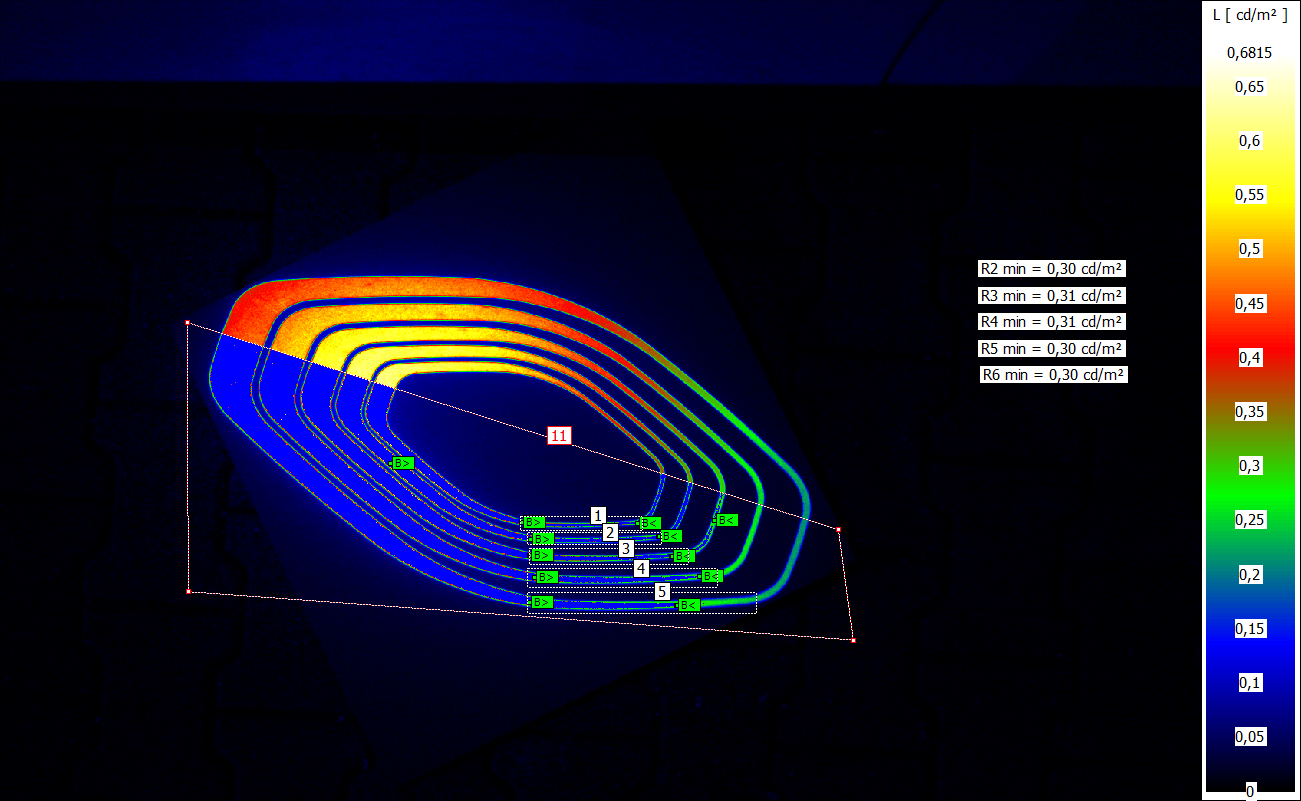

Bei der photometrischen Prüfung wird getestet, ob Mindestwerte oder Maximalwerte für die Leuchtdichte oder Beleuchtungsstärke auf der Projektionsebene erreicht werden. Dazu sind verschiedenartige Prüfregionen relativ zum Koordinatensystem festzulegen und die dort darin erreichten photometrischen Werte einer Toleranzprüfung zu unterziehen. Es können auch Anforderungen an die Homogenität einzelner Teilflächen des Lichtmusters zu prüfen sein. Darüber hinaus kann man das Vorhandensein von Geisterbildern analysieren.
Farbauswertung

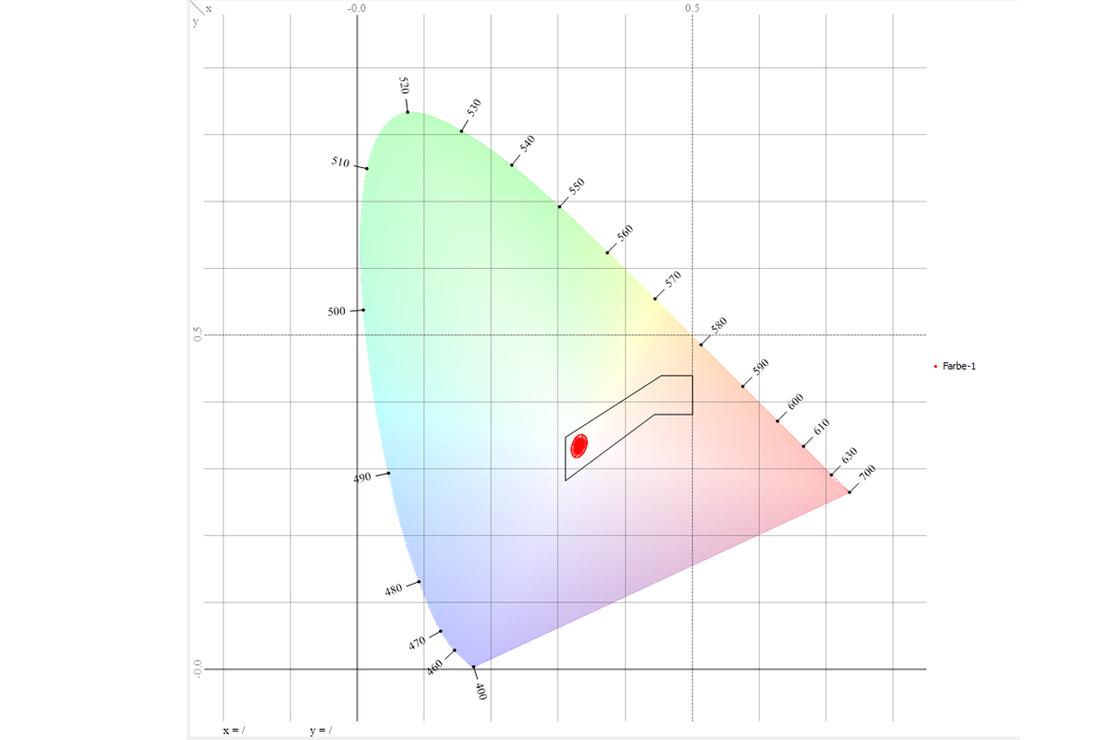

Eine Farbaufnahme der Projektionsmuster ermöglicht die Analyse von mehrfarbigen Lichtmustern. Hier werden meist Farbverläufe an Kanten im Lichtmuster analysiert, denn Farbsäume können das gewünschte Lichtmuster verfälschen und somit den Passagier irritieren.
Unsere Lösung
Um die oben beschriebenen Messaufgaben erfüllen zu können hat TechnoTeam Kameras mit unterschiedlichen Bildgrößen, Auflösungen und Objektiven, sodass kundenindividuelle Ansprüche und gegebene Labordimensionen erfüllt bzw. berücksichtigt werden können. Zudem liefert TechnoTeam ein Software Add-on, welches direkt die Lichtstärke- und Beleuchtungsstärkeverteilung zur Verfügung stellt. Weitere Informationen zu den einzelnen Produkten und Anwendungen finden Sie in den nachstehenden Links:
