Die LabSoft Bildaufnahme und Auswertsoftware für die LMK bietet eine breite Funktionalität für verschiedenste photometrische und farbmetrische Anwendungen. Durch einen intensiven Erfahrungsaustausch mit unseren Kunden erweitern wir die Funktionalität der Software kontinuierlich. Auch die Benutzerfreundlichkeit dieser intuitiven Software wird ständig verbessert.
Intuitive Benutzeroberfläche – Erstellen eigener Workflows und Einbindung in bestehende Prozesse:
- Auswahl einer frei skalierbaren Farbgebung und verschiedener logarithmischer Darstellungen zur Visualisierung, statistischen Analyse und Berichterstellung der Messdaten
- Vordefinierte und frei skalierbare Pfeil-, Linien-, Kreis- und Rechteckcursortypen ermöglichen einen schnellen und flexiblen Zugriff auf die Messdaten
- Definieren Sie Messregionen (AOI) unter Verwendung geometrischer Grundformen für die Auswertung, einschließlich Tabellen, Schnittdiagrammen, Histogrammen und photometrischen, kolorimetrischen, geometrischen oder bildbasierten Klassifizierungsalgorithmen
- Die Datenberichterstattung ist flexibel, vielseitig und vollständig kompatibel mit MS Office®, von einfachen Optionen für Druckaufgaben bis hin zu größeren Workflows für die Datenauswertung, gemeinsame Nutzung und Analyse über Automatisierungsfunktionen
- Erfassen oder programmieren Sie häufig verwendete Arbeitsabläufe, neue statistische Operatoren und Funktionalitäten mit der eingebetteten Skriptsprache (basierend auf TCL) oder der optionalen ActiveX-Programmierschnittstelle. So lassen sich komplette Arbeitsabläufe automatisieren.
Volle Kontrolle über die LMK und die Objektive – Zugriff auf alle Bildaufnahmefunktionen der LMK und Objektiverkennung
- Einstellung der Belichtungszeit: Ein automatisierter Algorithmus steht als Grundeinstellung für die Steuerung der Helligkeitsempfindlichkeit der LMK zur Verfügung
- Frequenzerkennung: Bei Verwendung der CMOS-Sensortechnologie (LMK6) bietet die Software Funktionen zur Frequenzerkennung (PWM) von modulierten Lichtquellen
- Adaptiver Bildzuschnitt: zur Gewährleistung eines kontinuierlichen Videosignal-Streamings mit einer Bildauflösung von bis zu 30 Megapixeln
- Automatische Objektiverkennung: zur Sicherstellung der korrekten Verwendung von Objektivkalibrierungsdateien für die Photometrie und Kolorimetrie
- Automatischer Fokus: elektronische Fokuskontrolle durch Bildverarbeitungs- und Analysefunktionen
- Anwendung der Objektivgeometrie: automatische Anpassung der Winkelkoordinaten und Korrektur der Verzeichnung
Getriggerte Bildaufnahme – Externer oder Bildinhaltstrigger der LMK oder intrinsischer Trigger durch die LMK als Triggerquelle
Die LMK verfügt über verschiedene Auslösemethoden für unterschiedliche Anwendungen. Die verschiedenen Techniken können verwendet werden, um die LMK selbst auszulösen oder um die Kamera zur Auslösung anderer Objekte, z.B. in Produktionslinien, zu verwenden. Einer der Auslöser kann der Videobildinhalt selbst sein. Hier wird der Bildinhalt ständig ausgewertet, um eine Bildaufnahme auszulösen, sobald eine Veränderung der Helligkeit erkannt wird. Für diese Methode sind keine zusätzlichen Geräte erforderlich.
Intelligenter Live-View-Modus – Echtzeit-Videofeed für schnelle Anpassungen
Mit dem Live-View-Modus der LMK können Messaufbauten schnell angepasst werden, und Änderungen werden in Echtzeit sichtbar, ohne dass eine separate Bildaufnahme erforderlich ist. In diesem Modus kann der Benutzer das zu messende Objekt, die Belichtung, die Fokusqualität, zeitliche Modulationseffekte und Moiré bequem sehen. Der schnelle Live-View-Modus ist auch bei hohen Bildauflösungen gewährleistet.
Schnelle Bildverarbeitung – Ausschnitt eines Bildbereichs auf Sensorebene
Die Fähigkeit der LMK, verkleinerte Bilder zu erfassen und zu übertragen, sorgt für eine schnellere Bildübertragung und -verarbeitung. Der Benutzer kann den benötigten Bildausschnitt mit Hilfe des Live-View-Modus der LMK intuitiv festlegen.
Binning – Anpassung der Lichtempfindlichkeit
Durch die Kombination einzelner Pixel zu Pixelblöcken (Makropixeln) kann die Empfindlichkeit auf Sensorebene an verschiedene Beleuchtungssituationen angepasst werden. Diese Methode bietet eine einfache und intuitive Möglichkeit, die Lichtempfindlichkeit der LMK um das bis zu 16-fache anzupassen. Diese Funktion erfordert eine optionale Kalibrierung.
PWM – Bestimmung der Modulationsfrequenz
Die LMK kann die zeitliche Modulationsfrequenz von Prüflingen durch gezielte und intelligente Änderungen der Belichtungszeit bestimmen. Diese Funktion ermöglicht es zum Beispiel, die Pulsweitenmodulation (PWM) von LED-Lichtquellen zu erkennen.

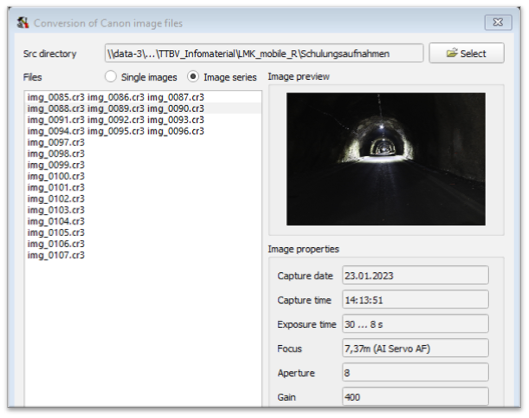

Zusätzliche Funktionen für die LMK Mobile R – Importieren von mit der LMK Mobile R aufgenommenen .RAW-Bildern zur weiteren Auswertung
- Einfacher Import von Bildern, die mit der LMK Mobile R aufgenommen wurden
- Automatische Erkennung von AEB-Bildserien
- Konvertierung mehrerer Bilder in eine Belichtungsreihe
- Konvertierung mehrerer Bilder in ein gemitteltes Bild
- Die importierten Bilder können anschließend mit allen Funktionen der jeweiligen LabSoft Version ausgewertet werden
LABSOFT-PAKETE UND OPTIONALE ADD-ONS FÜR SPEZIFISCHE ANWENDUNGEN
Die LabSoft ist in zwei Grundpaketen erhältlich. Das "einfache" Paket bietet eine begrenzte Funktionalität für die Einbettung benutzerdefinierter Arbeitsabläufe.
Das "Standard"-Paket ist voll flexibel für die Automatisierung und zusätzliche Software-Add-ons.
Das "color"-Paket ist normalerweise im LMK color-Paket enthalten.
Das "erweiterte" Paket enthält eine zusätzliche ActiveX-Programmierschnittstelle. Es ist als "einfache" und als "Standard"-Paketversion erhältlich.
LABSOFT COLOR - SOFTWAREPAKET ZUR FARBAUSWERTUNG
Mit dem Farbpaket LMK LabSoft steht ein Großteil der Funktionalität der Leuchtdichtemesssoftware zur Beurteilung von Farbwerten, Farbkoordinaten und farbmetrischen Werten in gemessenen Farbbildern zur Verfügung.
Farbmetrik - Wie farbmetrische Werte ausgewertet werden:
- Die gemessenen X-, Y-, Z-Farbgrößen können in verschiedene Farbräume (z.B. RGB, XYZ, sRGB, EBU-RGB, Lxy, Luv, L*a*b*, HIS, HSV) mit unterschiedlichen Analysezwecken transformiert werden.
- Zur Charakterisierung farbiger Lichtquellen stehen farbmetrische Werte wie dominante Wellenlänge, Farbsättigung und korrelierte Farbtemperatur zur Verfügung. Es ist auch möglich, Farbabstände und Farbunterschiede für verschiedene Farbräume zu berechnen.
Zugang zur Farbe - Zur Visualisierung und Dokumentation farbmetrischer Werte
- Neben der Standardvisualisierung von Messwerten in Tabellen und Diagrammen (getrennt nach drei Kanälen) können Farbkoordinaten auch in Farbraumdiagrammen mit Farbverlauf und statistischen Häufungspunkten visualisiert werden.
- Mit dem neuen Farbsymbolobjekt lassen sich Farbkoordinaten ihren Leuchtdichten zuordnen. Dies erleichtert das Auffinden von Bereichen für die Farbauswertung (z. B. hinterleuchtete Symbole) in Bezug auf eine Leuchtdichteschwelle.
Vollständige Filterradunterstützung - Benutzerzugriff auf die Filterkalibrierung und Algebra und vielseitige alpha-optische und radiometrische Aktionsspektren
- Der Benutzer hat Zugriff auf die Filterkalibrierungsdaten, indem er die Gewichtungsalgebra in Transformationsmatrizen ändert. Dies ermöglicht die Anpassung der LMK color für Messungen in eigenen Farbräumen oder die Nachjustierung und Anpassung der LMK color an eigene Referenzfarbstandards. Diese Software-Option kann z.B. genutzt werden, um die spektrale Anpassung der LMK-Farbe an spezifische Messaufgaben zu optimieren.
- Neben den für Farbmessungen ausgestatteten Filtergläsern können auch andere Filter in der Software platziert und verwendet werden:
- Skotopische Wirkungsspektren V'(lambda) - Messungen im Bereich des nächtlichen und mesopischen Sehens.
- Melanopische Wirkungsspektren S(mel) - Zugang zu Größen für nicht-visuelle Metriken des menschlichen Wohlbefindens
- BLH (Blue Light Hazard) - Messung der für das menschliche Auge potenziell gefährlichen Strahlungsspektren
LABSOFT SIMPLE
Einsteigersoftware für die Bilderfassung und -analyse mit eingeschränkter Funktionalität
Die LMK Labsoft simple bietet eine Software-Suite mit nur wesentlichen Software-Komponenten zu einem günstigeren Preis.
Alle LMK-Modelltypen können mit der LMK LabSoft simple arbeiten. Die Software-Suite ist auf eine geringere Anzahl von Bildauswertungs-Registerkarten in der grafischen Benutzeroberfläche und nur grundlegende Statistikfunktionen reduziert. Sie unterstützt keine halbautomatischen Funktionen wie Messreihen.
Die LMK LabSoft simple unterstützt keine zusätzlichen Anwendungssoftwarepakete (Add-ons). Eine optionale Programmierschnittstellenerweiterung auf Basis von Active X ist verfügbar, unterstützt aber nur die Einstiegsfunktionalität des einfachen Pakets selbst.
Sie können die Unterschiede zwischen den beiden Softwareversionen im folgenden Dokument oder direkt in der unten stehenden Tabelle sehen.
Softwarefunktionen |
LabSoft simple |
LabSoft standard |
|---|---|---|
Bildaufnahme |
||
| Live-Bild (Graustufenwert) | x | x |
| Bildaufnahme (SinglePic, MultiPic, HighDyn, Color HighDyn) | x | x |
| Aufnahme von moduliertem Licht | x | x |
| Getriggerte Bildaufnahme | x | x |
| Streulichtkorrektur für Linsen | x | x |
| Live-Leuchtdichtebild (SinglePic, MultiPic, HighDyn, Color HighDyn) | x | |
| Aufnahme von Messreihen (manuell, zeitgesteuert, mechanisch gesteuert) | x | |
| Bilddarstellung (Falschfarben, ISO-Farbe, Skalierung, Koordinaten) | x | x |
| Arbeiten mit Bildern (laden, speichern, löschen, kopieren, drucken) | x | x |
| Anzeige von Messwerten mit Hilfe von Cursoren (Standard, Rechteck, Kreis, Linie, Kreisring, Kreuz, Zoom) | x | x |
| Messregionen (laden, speichern, kopieren, einfügen, gruppieren, drucken) | x | x |
| Messprotokolle (Erstellen, Laden, Speichern, Kommentare) | x | x |
Anzeige von Messdaten durch Inspektoren |
||
| Standardstatistik (Standardauswertung, Histogramm, Schnitt-(Projektions-)Ansicht, Zeitstatistik, Leuchtdichte-Objekt, Integral-Objekt, Symbol-Objekt, Bogen-Objekt, Faden-Objekt, Quantil-Objekt) | x | x |
| Berichtsfunktionalität (erstellen, laden, speichern, drucken) - Datenexport in MS-Office | x | x |
Bewertungsbilder und Bildverarbeitung |
||
| Zusätzliche Auswertungsbilder (Anzahl der verfügbaren Bildregisterkarten) | 1 | N |
| Physikalische Parameter und Einheiten | x | x |
| Zuweisung von Regionslisten zu anderen Bildern | x | |
| Bildregisterkarten demSoftwarefenster zuordnen | x | |
| Bildarithmetik | x | |
| Koordinatentransformation | x | |
| Projektive Entzerrung - Orthophotographien | x | x |
| ISO-Linien in Leuchtdichte-Bildern | x | x |
| Generator für Leuchtdichte-Testbildmuster | x | |
Farbbilder und Farbmetriken |
||
| Farbräume und Messwerte | x | x |
| Berechnung von Farbunterschieden | x | |
| Zerlegung von Farbbildern in Farbextraktbilder | x | |
| Komposition von Farbextraktbildern zu Farbbildern | x | |
| Generator für Farb-Testbildmuster | x | |
Automatisierung über Makrosprache (TCL-Skript) und ActiveX |
||
| Aufzeichnung von TCL-Makros | x | |
| Ausführung von TCL-Makros | x | x |
| ActiveX-Programmierschnittstelle | o | o |
| Ausführung von LightChecker - automatisierte Bildverarbeitungsmakros | o | |
Verfügbarkeit von zusätzlicher Anwendungssoftware (Add-ons) |
o |
LABSOFT EXTENDED
Programmierschnittstelle ActiveX® server
Diese Schnittstelle für die LabSoft bietet die Möglichkeiten zur Interaktion und Automatisierung der Bildverarbeitungsabläufe. Durch die Verwendung des ActiveX®-Servers der LabSoft können alle Funktionen und die meisten Add-Ons von anderen Softwareanwendungen gesteuert werden. Die Auswertung der Bild- und Messdaten kann direkt von der Host-Anwendung übernommen werden. Somit ist die Integration der Software in einen bestehenden Workflow kein Problem.
So ist es möglich, komplexe Problemstellungen in ungewöhnlichen und spezifischen Handlungsfeldern mit einer spezifischen Softwarelösung auf einen Klick zu lösen.
Softwarelösungen dieser Art werden von TechnoTeam auf Anfrage zur Verfügung gestellt.
LABSOFT ADD-ONS
Die LabSoft kann für spezialisierte Anwendungen genutzt werden, indem ihre Funktionen mit zahlreichen Add-ons erweitert werden. Klicken Sie auf das Add-on, um mehr zu erfahren!
